新闻中心 技术园地 RS232通讯故障问题分析关于RS232通讯时常见故障的分析：

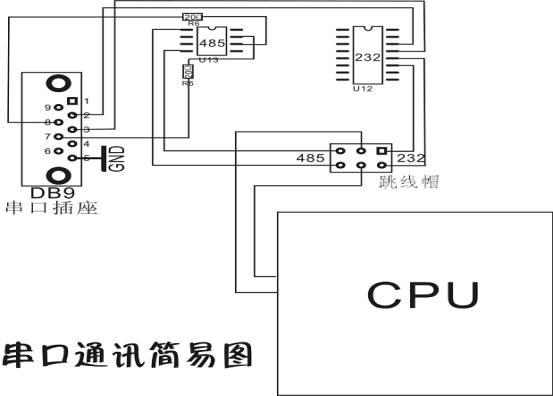

简易通讯原理：
首先由PC机（即电脑）发出的12V的高低电平信号→经过232电平转换成5V的高低电平信号→经过跳线帽的短接直接交由CPU处理。通常情况下，会因电脑未接地而导致232芯片容易被电脑超强静电损坏。控制器正常工作电压一般在3V或5V左右，所以232芯片的损坏会直接将12V的电压通向CPU以至损坏CPU。（因此建议：如遇到232通讯异常，请立即将控制器取下，先测试232是否损坏，再进一步处理。）
RS232通讯线路好坏甄别方法与原理：

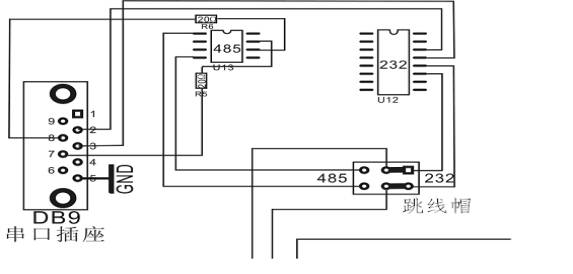

1、正常通讯跳线帽短接示意图：（如下图）

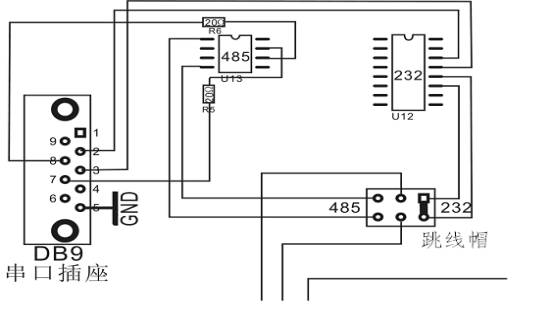

2、测试232通讯线路的方法：（如下图）
将led控制器与电脑相连接，接上电源，将双跳线帽取下，用其中一只跳线帽短接如上图所示，再打开图文控制软件，进入设置→设置屏参（密码：168）→复位系统（密码：888）,最后确定。

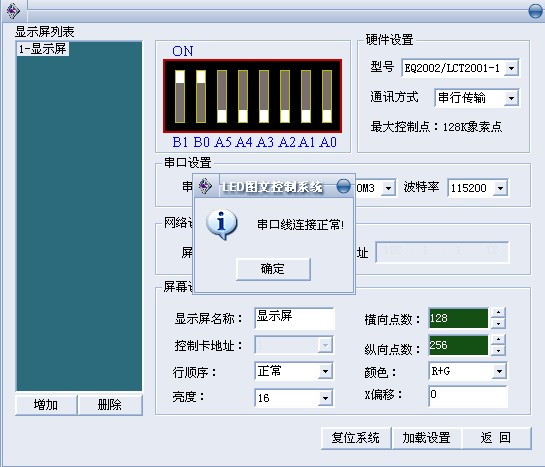

如图：若232通讯连接及232芯片完好无损，则系统会弹出如下提示：

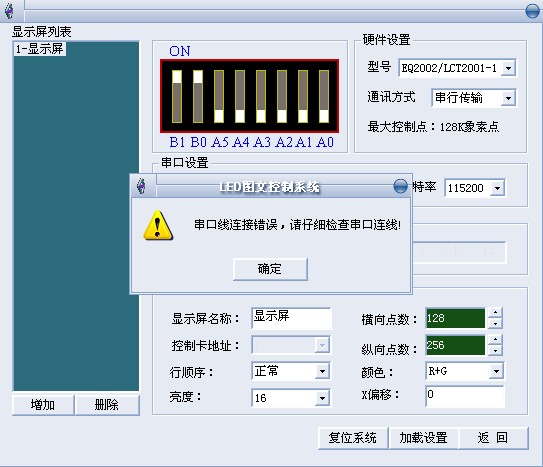

若在确保通讯线路连接妥当并正确上电的情况下仍出现如下图提示，则可判定为232通讯芯片烧坏，需发往厂家协助更换处理。

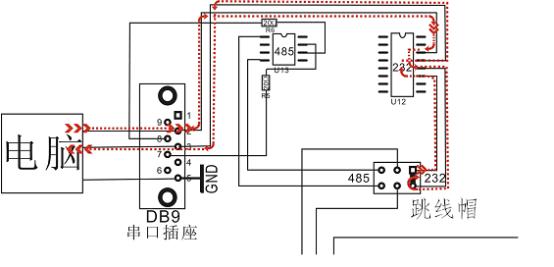

3、测试原理： PC机发送一确认信息经由如下图所示线路，再回到PC机从而发出状态提示。
三、232通讯注意事项：
确保232通讯线连接良好，无短路、开路现象；
确保控制器电源状态及性能良好；
避免用手直接接触芯片；
确保跳线帽在正确位置；
禁止自行拆卸控制器任一元件或试图自行维修；
附注：
以上测试方法及原理仅限于本公司所有产品测试使用。
只要掌握测试原理及操作方法，同类产品RS232通讯线路均可依此测试；
若232通讯正常，但485通迅不上，在确保通讯线及RS48转换器性能及连接状态良好的情况下，可初步判定为485芯片损坏。
