白光的驱动方案选择

添加日期: 2012-9-23 11:29:16 浏览次数: 3339

关键字：白光 LED 驱动方案

所有专为驱动白光LED而设计的IC都提供恒定电流夕其中绝大多数是基于电感或电荷泵的解决方案9这两种解决方案各有其优缺点。

电荷泵解决方案也称为开关电容器解决方案，利用分离电容器将电源从输入端传送至输出端，整个过程不需使用任何电感男所以是受欢迎的解决方案。电荷泵电源的体积很小，设计也很简单，选择组件时通常只需根据组件规格从中挑选适当的电容器。

电荷泵解决方案的主要缺点是它只能提供有限的输出电压范围，绝大多数电荷泵的转换比率最多只能达到输入电压的两倍，这表示输出电压不可能高于输入电压的两倍。因此，若想利用电荷泵驱动一个以上的白光LED，就必须采用并联驱动的方式。利用只能对输出电压进行稳压的电荷泵驱动多个白光LED时，必须使用镇流电阻来防止电流分配不平均，但这些电阻会缩短电池的寿命。

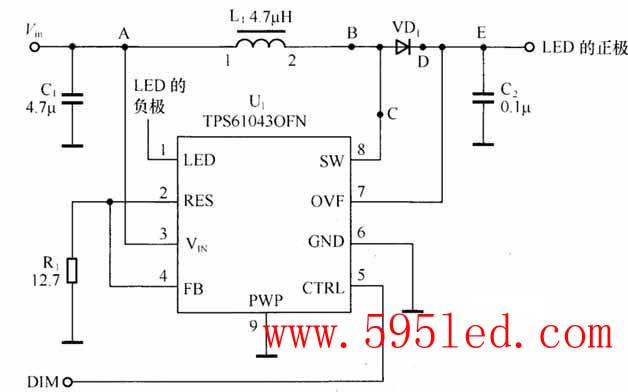

电感式驱动电路体积小夕效率高，适合为绝太多数便携式电子产品提供更长的电池使用时问。在应用中可以调整电感式变换器的效率，以便在体积和效率之问取得最佳平衡。大多数电感式解决方案都是采用升压变换器，图所示的升压式解决方案最多能驱动6个或7个串联的白光LED。这种做法的优点是，因为许多显示器内置的白光LED都采用串联模式，即使未将白光LED内置于显示器屏幕中，在大多数情况下还是将它们串联在一起。背光驱动器和白光LED通常会在不同的电路板上，因此必须将电源从一块电路板连接至另一块电路板。驱动5个并联的白光LED共需使用连接器的6个引脚,而驱动串联在一起的5个白光LED只需要两个引脚。
