EQ控制卡使用说明,EQ控制卡操作注意事项

添加日期: 2011-12-3 9:20:42    浏览次数: 3370


以232调试P10模组为例吧:

注:2010调试时,在控制器没上电前千万别把带电的排线插到控制器上,要保证控制器先上电后插排线的原则,拆卡时应该先拔排线再拔电源。

第一步

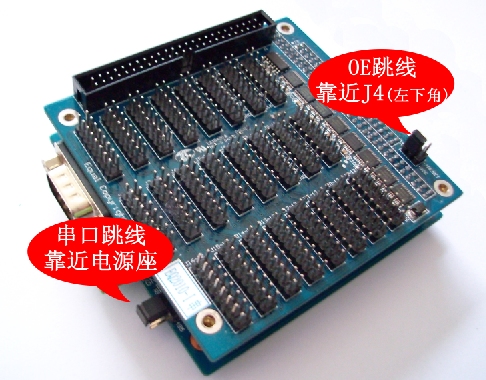

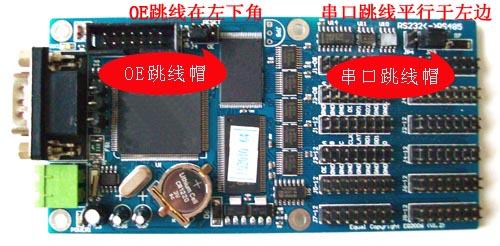

祼卡一块,什么都不插,先对比一下各系例跳线位置

EQ2010-64

EQ2010-Ⅰ或EQ2010-Ⅱ

第二步

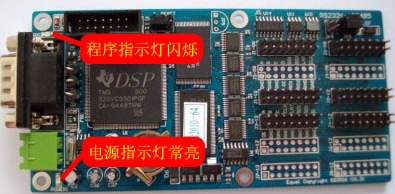

控制器上电,观察电源灯是否常亮,程序灯是否闪烁
第三步

把控制器与电脑相连,串口线为235直通,通讯如有问题请阅读日志里面的

第四步

插上排线,记住只插一根就行,如果排线插正确显示屏上应该会出现乱码,如果没有乱码出现请做以下操作:

1.给控制器复位,复会方法,先将控制器5V电源断掉,把OE跳线帽插到复位端(RESET),再上电2秒钟,再断电

2010-1/2的复位位置


2010-64的复位位置

注: 复位成功后,必须要把跳线帽回OE那一排上,千万不要一直在上面那一排插针上

2.进入到软件设置屏参(密码:168),加载加载,看看屏上有没有全亮与全灭的变化,如有变化就证明排线是插对了,如没变化把插控制器或转接板上的排线反一下,再试试,如还是没变化有可能是单元板接口没弄对,拿单元板上标明的接口信号与控制器或转接板对比一下看看位置是否能对上。

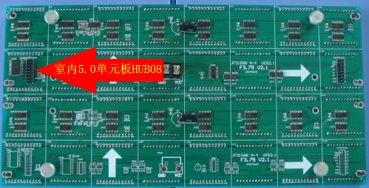

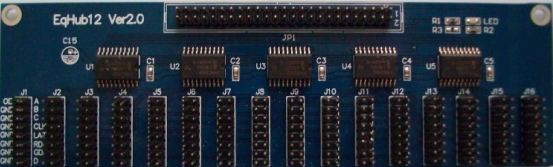

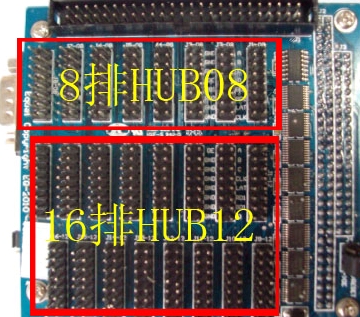

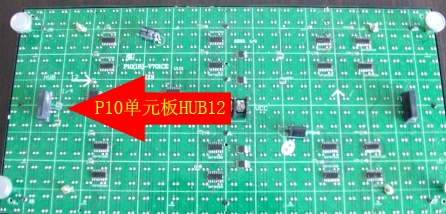

常用接口(本公司目前只有两种:HUB08、HUB12):


注:调试单元板最大的难点就在插排线,90%以上的客户调屏调不出来就是因为排线没插对

第五步

排线插对了,屏上也有反应了,接下来就好办了,进入到软件“设置”“室外扫描配制(密码:888)”,直接点开始或 ,等单元板上出现“扫描成功”四个字,重新加载一下屏参,做个节目发送过去就OK了。

注:制做节目最好做一个全屏的静止文字,文字颜色为黄色(为避免红绿反向)

制做节目方法为:

1.点击

2.再点击 仙游LED,添加一个静止文本

3.右击区域大小全屏

4.输入文字,尽量不改文字颜色,做好之后点击
